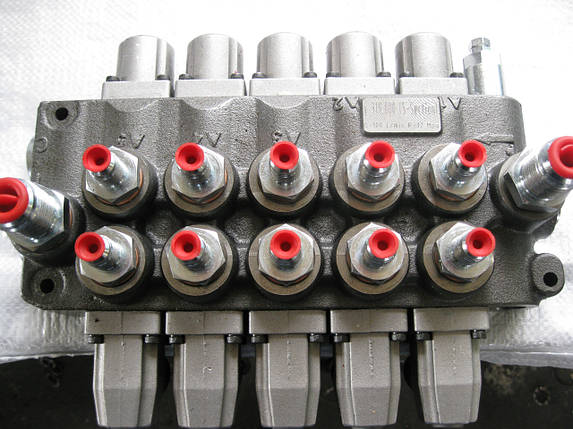

Гідророзподільник виносних опор Galtech Q75 (Італія) автокранів Івановець, Клинці, Галізанін

Гідророзподільник виносних опор Galtech Q75 (Італія) автокранів Івановець, Клинці, Галізанін, фото 2
Гідророзподільник виносних опор Galtech Q75 (Італія) автокранів Івановець, Клинці, Галізанін, фото 3
Гідророзподільник виносних опор Galtech Q75 (Італія) автокранів Івановець, Клинці, Галізанін, фото 2
Гідророзподільник виносних опор Galtech Q75 (Італія) автокранів Івановець, Клинці, Галізанін, фото 2
Гідророзподільник виносних опор Galtech Q75 (Італія) автокранів Івановець, Клинці, Галізанін, фото 3
Опис
Інформація для замовлення

Гідророзподільник виносних опор автокрана Galtech Q75/5Е-F1SN(150)-3x103/A1/M1-U1-F3D (Італія) для автокранів Івановець КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, КС-45717, КС-511

Артикул: Q75/5Е код 055050103001000

Гідророзподільник опор Q75/5Е-F1SN(150)-3x103/A1/M1-U1-F3D (У3.19.00.000-1) — золотистий із ручним керуванням, призначений для керування гідроциліндрами виносних опор і механізму блокування ресор заднього моста, шасі.
Маса — 20 кг.
Застосовуваність — автокрани Івановець КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54711, КС-54712, КС-55711, КС-55717, КС-6476, КС-6478, Гаантин і КС-55713, КС-155, 155Челя КС-4521

Гідророзподільник нижній Q75/5Е код 055050103001000 (У3.19.00.000-1) виносних опор автокранів Івановець КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54711, КС-55711, КС-55717

Гідророзподільник Galtech Q75/5Е код 055050103001000

Гідророзподільник Q75 виносних опор автокрана слугує для перерозподілу потоку рідини від напірної секції до робочого органа (гідроциліндру, гідромотора та ін.).

Як гідророзподільник керування виносними опорами на автокранах Івановець С-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-55717, КС-45717, АК-25, КС-54711, КС-54712, КС-55711, КС-55717 застосований гідророзподільник позольник, моноблоковий з ручним керуванням фірми "Galtech" Q75/5Е-F1SN(150)-3x103/A1/M1-U1-F3D (Італія) аналог гідророзподільника секційного У3.19.00.000.

Гідророзподільник золотистий Galtech Q75/5Е код 055050103001000, моноблоковий із ручним керуванням, призначений для керування гідроциліндрами висування опор, вивішування крана та механізму блокування ресор задньої підвіски шасі автомобіля.

Гідророзподільник встановлюється на поворотній рамі.

Гідророзподільник Q75/5Е код 055050103001000 виносних опор автокрана

Гидрораспределитель Q75/5Е код 055050103001000 выносных опор автокранов Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, КС-54711

1 — гідророзподільник;

2 - важіль керування;

3 — клапан запобіжний;

Н - напірна секція;

З - зливна секція;

Р — робоча секція;

Позначення на принциповій гідравлічній схемі

Гидрораспределитель Q75/5Е код 055050103001000 выносных опор автокранов Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, КС-54711 ― вид Б

P1 – к манометру

А, В — до гідроциліндрів

P2 – от насоса

Т – слив

Технічна характеристика

Тиск номінальний, МПа (кгс/см2)

27 (160)

Потік номінальний, л/хв

90

Принцип роботи

Гідророзподільник Q75/5Е-F1SN(150)-3x103/A1/M1-U1-F3D (Італія)моноблоковий золотниковий, секційний із ручним керуванням слугує для керування гідроциліндрами механізмів висування опор, вивішування крана та блокування задньої підвіски шасі. Гідророзподільник встановлений на задній балці опорної рами.

Гідророзподільник складається з напірної секції Н із вбудованим запобіжним клапаном, п'яти робочих секцій Р і зливної секції С.

Принцип дії гідророзподільника ґрунтується на зміні напрямку руху потоку робочої рідини під час переміщення золотистика.

Моноблокові гідророзподільники мають один загальний литий корпус. Золотники гідророзподільника встановлені в корпусі, що дає змогу оптимізувати габарити та масу гідророзподільника під необхідний тип машин. Крім того, моноблокові гідророзподільники істотно дешевші за секційні.

  • Ціна: від 9 600 ₴
